一、用途及結構組成

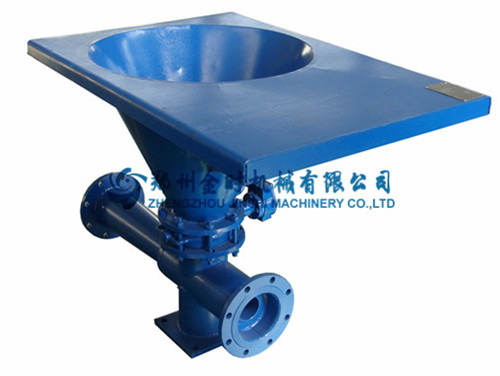

JSL系列射流混漿器是鉆井液固控系統的重要組成部分，是一種常用的配液裝置。在發生井噴的緊急情況下，可以利用鉆井液射流混合漏斗在短時間內，均勻的混合大量的加重材料。
二、工作原理
鉆井液以一定壓力進入射流泵，在射流泵內，液體由噴咀噴出后，經混合室，進入剪切管，物料由漏斗加入混合室，在噴咀噴出的液流帶動下進入剪切管，并在此過程中得到分散和混合，混合后的液體流出剪切管后進入鉆井液罐。
剪切管是一根按一定曲面逐漸擴張的空心管，它的主要作用是增加液體在管內的剪切力，以便物料更好地進行分散和提高混合后液體的壓力，以便進入循環罐。
剪切管實際上利用了“流得快，壓力低；流得慢，壓力高 ”的伯努利效應。混合室內由于液體從噴咀以高速噴出，此時壓力低；液體進入剪切管后，由于截面逐漸變大，速度變小，于是壓力升高。
三、主要參數
型號Model | JSL-100 | JSL-150 |
處理量 Discharge capacity | 100 m3/h | 200 m3/h |
進口壓力Inlet pressure | 0.25～0.6MPa | 0.25～0.6 MPa |
出口壓力Outlet pressure | 0.1～0.3MPa | 0.1～0.3 MPa |
進口通徑 Inlet diameter | 4″（3″） | 6″ |
出口通徑 Outlet diameter | 4″ | 6″ |
質量 Weight | 100 kg | 130 kg |
外形尺寸Overall dimension | 600×400×720mm | 1375×750×950mm |
